大屏认识

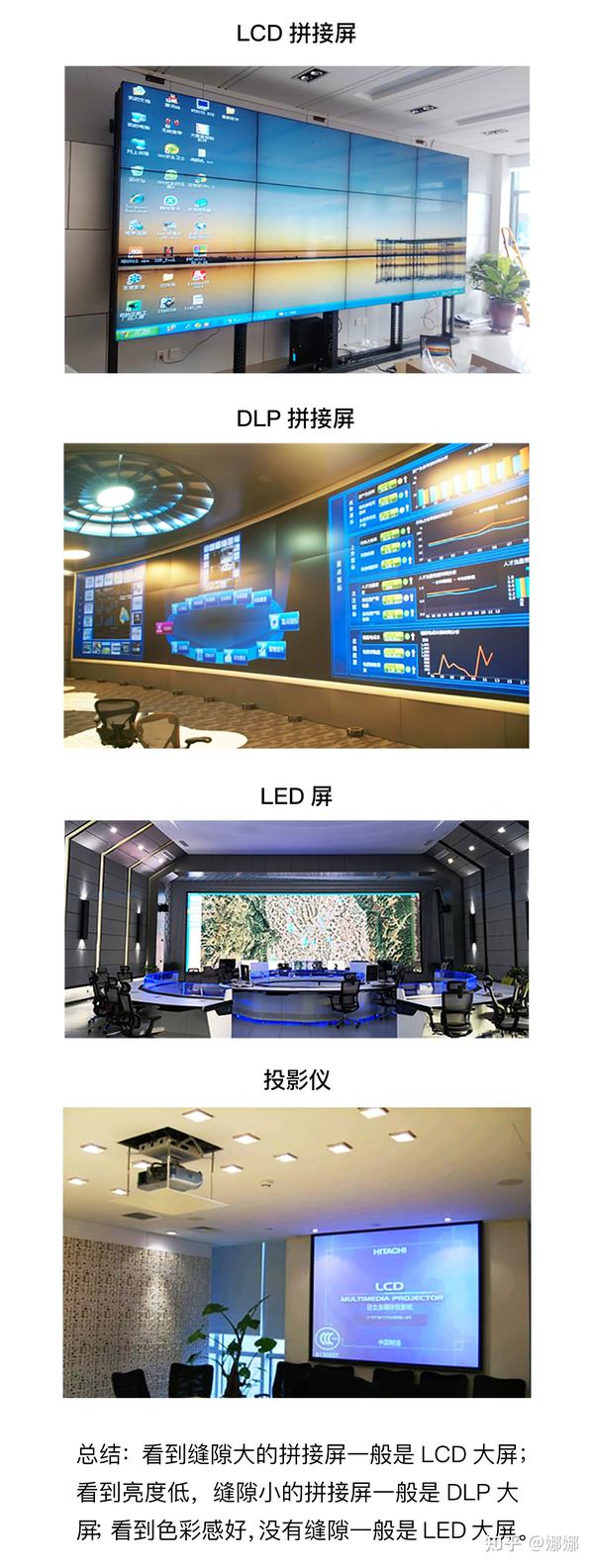

1 大屏分类

• 拼接屏：市面上常见DLP、PDP、LCD 拼接屏，有拼接缝隙，设计时要建立缝隙参考线，避免显示偏差。
• LED无缝屏：用P值衡量清晰度，P值指像素间距，越小显示越细腻。
• 投影仪：投影仪投影的形式，效果没有前两种好。

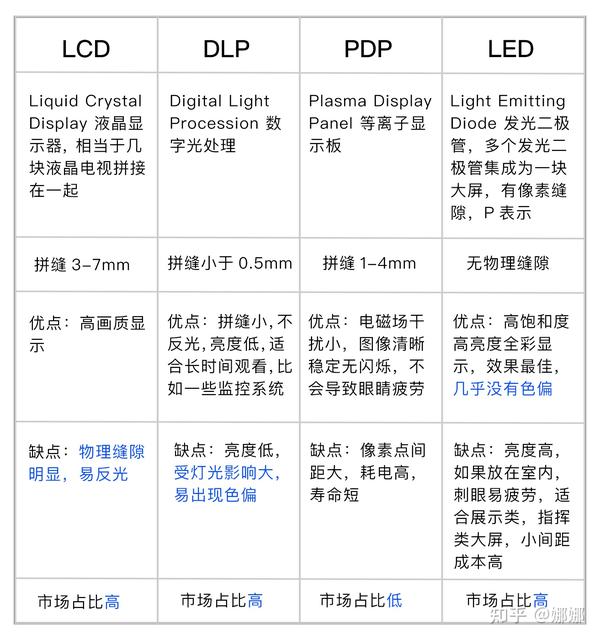

2 大屏优缺点

以上信息为概括结论，随着大屏技术的发展，略有出入，需要实时关注。

• 市面上还有一种DLP激光无缝大屏，无物理缝隙，显色也好，但是占比低。
• 物理缝隙和像素缝隙：物理缝隙是多块屏幕之间的缝隙，像素缝隙是一块屏幕上像素点之间的距离。


3 大屏的设备分辨率计算

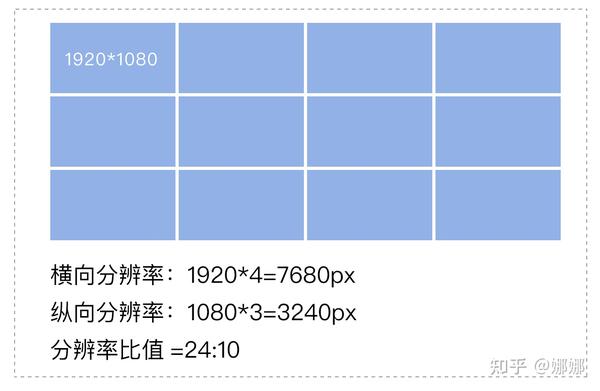

• LCD大屏：一块大屏由3x4块分辨率1920*1080的LCD屏拼接而成，那么大屏的分辨率是多少呢？（如下图）


• 对于DLP大屏来说，计算方式和上面一样，设备规格里会提供单块屏幕的分辨率。

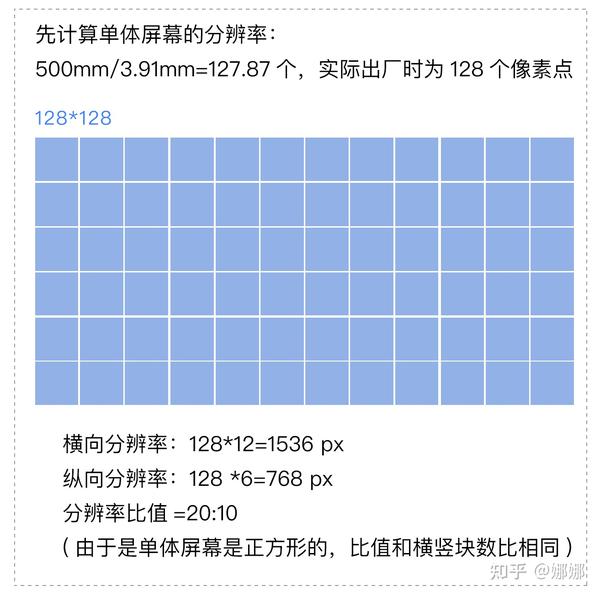

• LED大屏：LED单体屏幕尺寸一般为500*500mm，那么一块长6m，高3m，也就是说横向有12块单体LED模块，纵向有6块单体LED模块，P=3.91的LED大屏分辨率是多少呢？（如下图）

• 计算之前还是需要和LED屏幕设备提供方核实确认，以防出现不必要的麻烦。比如拿P2屏幕来说，准确数值就有P2.38，P2.6, P2.97等不同的P2规格，而不同的设备方可能库存的规格不同。
• 投影仪：和电脑显示分辨率一致。
• 对于采用投屏方式的可视化设计来说，大屏的具体分辨率不重要，重要的是比值。

投屏知识

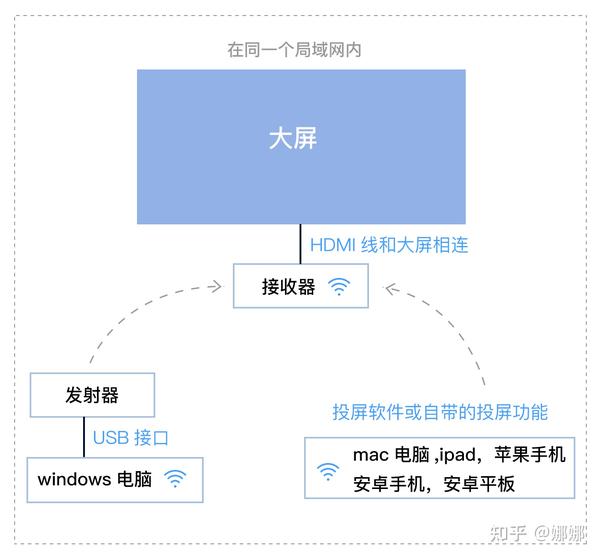

1 无线投屏线路图

2 两种大屏控制方式/投屏方式

• 电脑投屏控制
• 大屏与电脑建立连接，将电脑显示的画面1:1投放到大屏上，通过操作电脑控制大屏。
• 这种情况一定是输出分辨率和大屏分辨率比例相同或者差别不大，假如比例不同，电脑显示的画面被拉伸或出现滑条，会导致操作电脑出现误差。

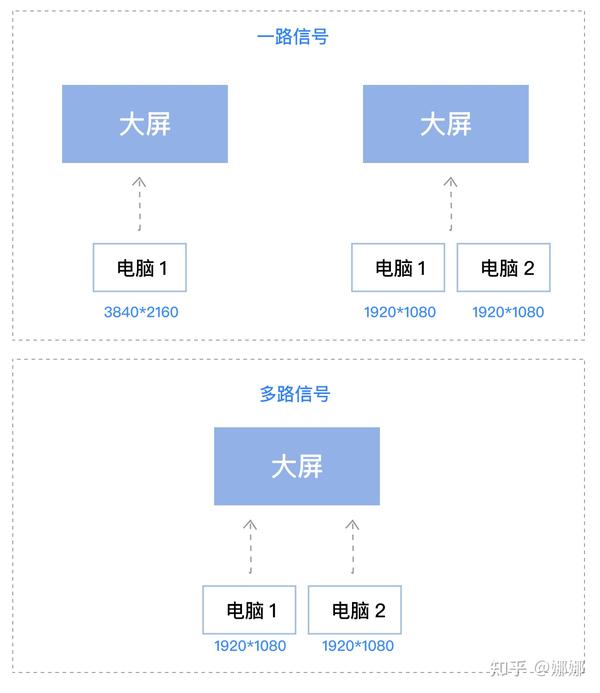

• 可以是一台显示器，也可以是组合屏；可以是一路信号，也可以是多路信号。（如下图）

其它设备控制

• 其它设备包括ipad，控制台，触控屏，红外线触控屏，手机等，与大屏建立连接达到控制大屏的目的。
• 在电脑显示器和大屏比例有严重偏差时，可以不使用电脑显示器（因为优先保证大屏显示，电脑显示就会出现拉伸或滑条），直接用主机投屏，需到现场调试。

3 了解几种分辨率

大屏设备分辨率，输出信号分辨率，电脑设备分辨率。

• 大屏的设备分辨率上面讲了计算方式，其实具体多大不重要，重要的是比值。
• 输出信号分辨率就是我们的设计尺寸，输出信号需要投放到大屏上，一定要保证设计尺寸比例和大屏一致或误差小。
• 电脑的设备分辨率，即电脑显示器的分辨率，可能会和最高输出分辨率不同，根据大屏比例可以设置为最高输出分辨率，来保证大屏的高清显示，如果是电脑投屏，需要保证设计分辨率和电脑显示分辨率一致，如果不同，会出现拉伸和滑块，影响交互操作。

4 投屏问题

什么是点对点投屏？

• 就是大屏接收图像的像素和大屏的设备显示像素点一一对应。
• 分为全屏点对点和非全屏点对点，非全屏点对点说明接收图像分辨率和大屏设备分辨率不同。
• 这种投屏的优势是像素不会被放大，还原度好；一般接收信号的分辨和大屏设备分辨率不同时，会采用非点对点投屏。

投屏画质会降低吗？

• 会
• 对于点对点投屏来说，大屏物理尺寸更大，那么dpi就更小，细腻度自然没有电脑好。
• 对于非点对点投屏来说，相当于1像素被放大了，类似在ps里放大图片。
