一、核心痛点拆解：两大问题如何毁掉政企大屏价值

痛点 1：无边界堆砌，全域信息过载

1. 单屏图表超 15 个，文字字号过小，远距离无法识别；
2. 无优先级区分，日常统计数据与紧急告警占用同等版面；
3. 明细表格全量铺开，千条流水数据直接投屏，失去大屏宏观研判价值；
4. 弹窗、轮播、跑马灯无节制叠加，视觉持续干扰调度人员。

痛点 2：图表不规范，隐蔽数据失真误导决策

1. 折线图、柱状图刻意压缩坐标轴起点，小幅波动放大成剧烈涨跌；
2. 多分类饼图拆分超过 6 项，占比差距被视觉放大；
3. GIS 地图单一色系无分级，高低数值无法直观区分；
4. 三维柱状图透视变形，高度对比失去真实参考意义；
5. 动态数值卡片省略单位、统计周期，数据失去参考基准。

二、根治信息过载，标准化分层布局

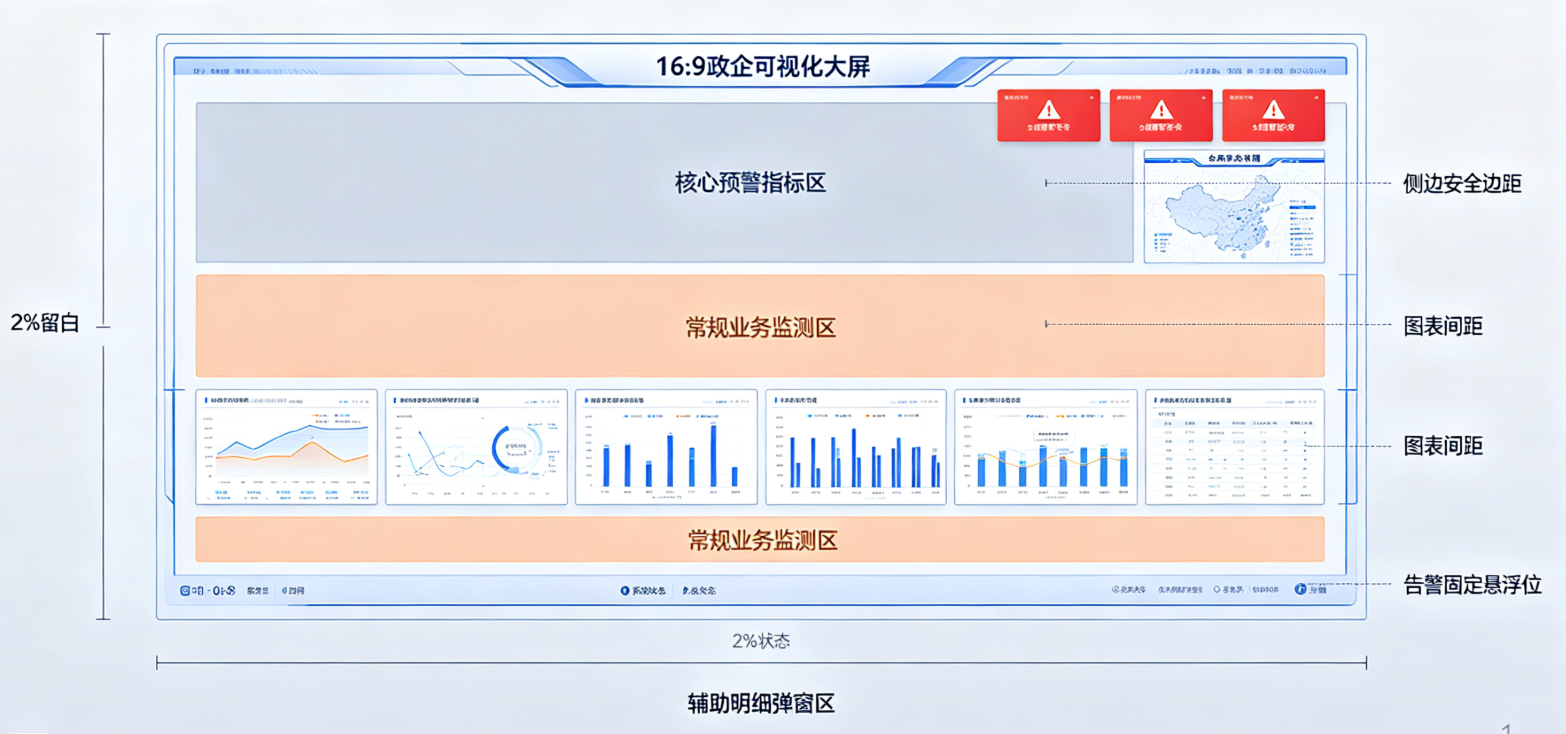

方案 1：三级信息分层机制，划定屏幕权重分区

方案 2：数据分流设计，大屏只展示 “宏观结果”

1. 聚合数据上大屏：日均总量、全域均值、异常数量、排名 TOP5 等汇总指标；
2. 明细数据下后台：单条工单、设备历史曲线、人员流水、原始采集记录，全部在配套 PC 管理端查看；
3. 弹窗轻量化查询：如需查看细分数据，点击图表弹出小型弹窗，不占用主屏幕长期版面。

方案 3：视觉降噪规范，减少无效干扰元素

1. 动效管控：仅告警闪烁、数值更新使用动态效果，图表切换采用淡入淡出极简过渡，禁用旋转、弹跳、缩放浮夸特效；
2. 文字精简：所有指标名称控制在 6 字以内，配套说明文字统一收起，鼠标悬浮查看详情；
3. 留白强制标准：模块之间预留屏幕宽度 2% 留白，杜绝图表贴边挤压。





三、杜绝图表失真，政企标准化图表规范

1. 坐标轴硬性规范（解决折线 / 柱状图失真）

1. 数值坐标轴起点统一固定为 0，特殊对数场景需在图表角落标注说明；
2. 坐标轴刻度间隔均匀，禁止自定义不规则刻度放大数据差异；
3. 同比、环比双曲线统一坐标区间，对比基准保持一致。

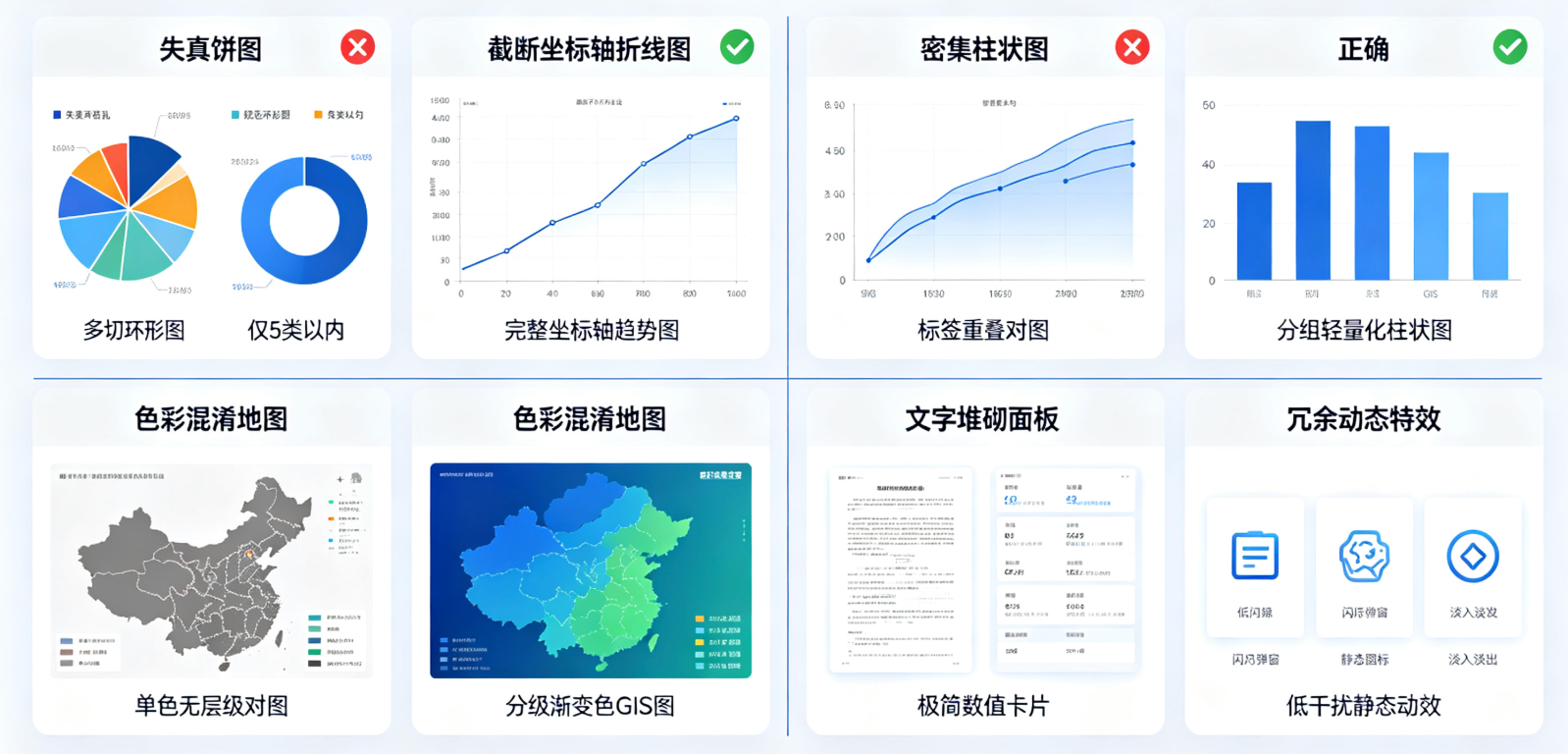

2. 分类图表选型标准

• 占比分析：分类≤6 项用环形图，分类超过 6 项直接改为排名柱状图，彻底放弃多切片饼图；
• 数值对比：统一使用二维柱状图，禁用三维透视柱状、锥形图；
• 地理分布：GIS 地图采用 4-5 级渐变配色，区间均等划分，不刻意拉大极值色差；
• 趋势变化：折线图单图最多展示 3 条曲线，多维度趋势拆分多子图展示。

3. 数据标注合规要求

4. 自动校验机制（项目落地必备）

1. 识别坐标轴非 0 起点，弹窗提示整改；
2. 识别超过 7 类拆分饼图，自动推荐替换为条形排名图；
3. 检测单屏图表数量，超 10 张推送布局优化提醒。



四、项目落地全流程避坑流程

1. 需求阶段：和甲方明确大屏使用场景，区分领导巡查宏观展示、调度员实时操作两套版面，避免一套页面兼顾所有需求；
2. 初稿评审：优先审核布局密度与图表类型，再调整配色动效，先解决过载、失真核心问题；
3. 实地试屏：到现场大屏硬件环境测试，远距离核验文字可读性，避免电脑预览正常、上墙后模糊拥挤；
4. 合规校验：能源、水利、应急、政务类项目，安排业务人员核对图表逻辑，确认数据展示无误导；
5. 运维预留：后期新增指标遵循分层规则，不随意堆砌新图表，定期清理无效闲置监测模块。
