不要只做 3D 模型！机房数字孪生大屏核心是动环数据联动闭环

如今大量机房数字孪生项目落地，很多实施团队陷入一个典型误区：把项目重心全部放在三维场景建模上，追求机柜精细线框、机房全景渲染、炫酷光影特效，认为画面越逼真，数字孪生系统就越专业。但大量项目验收反馈显示，只具备静态 3D 展示能力的大屏，很难满足机房运维、安全管控、能耗调度的实际业务需求。数字孪生的本质是虚实映射，三维模型只是载体，动环全维度数据联动闭环，才是整套可视化系统的核心价值。

一、区分 “3D 效果图” 与真正的机房数字孪生

单纯的三维机房界面，仅完成物理空间的可视化复刻，模型和后台动环数据库相互独立，存在三大硬缺陷：

反观标准化数字孪生大屏，3D 场景是数据的可视化映射窗口，每一台设备、每一段管路、每一片冷热通道都绑定对应的动环采集点位，做到数据变化、场景同步变化，实现物理机房与数字镜像实时同源。

二、动环数据联动闭环，包含四层核心联动逻辑

1. 环境感知联动：全域动环指标驱动场景视觉变化

系统接入温湿度传感器、漏水线缆、空调出风口风压、烟感探测器等环境采集数据，建立标准化色彩映射规则：设备运行正常采用浅青蓝色标识；温湿度接近阈值、负载偏高显示橙黄色预警；漏水、过热、断电、消防触发等高风险故障自动标红并闪烁高亮。当机房局部区域散热异常、冷热通道温差超标时，三维场景内对应空间生成动态气流热力流线，直观呈现热量堆积区域，为机房节能、空调调度提供可视化依据。

2. 设备状态联动：供配电、IT 设备虚实实时同步

覆盖 UPS、配电柜、PDU、服务器、交换机等核心机电设备，实时同步运行参数：

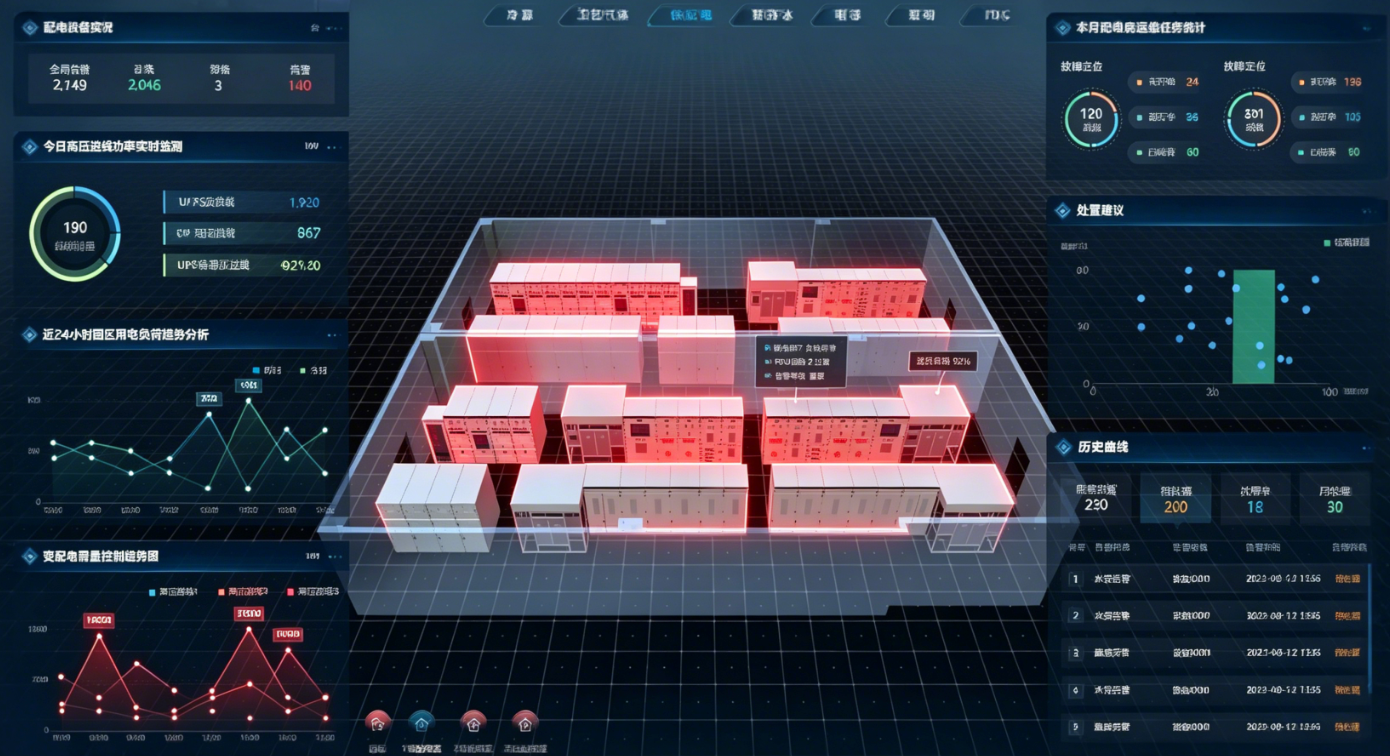

配电回路过载、电压波动时，三维配电柜对应回路模块变色，同步弹窗展示电流、功率、负载率曲线；

服务器 CPU、内存、硬盘占用超限，机柜内部设备单元高亮标记，点击即可调取近 7 天负载波动数据；

UPS 电池容量不足、精密空调停机离线，机房场景同步更新设备离线标识，自动汇总至全局告警面板。

3. 分层下钻联动：从机房全景到设备板卡逐级溯源

构建三级联动交互体系，打通空间与数据的层级关系：

完整的下钻链路，让运维人员无需翻阅大量报表，依托三维模型快速完成故障定位。

4. 告警处置闭环联动：从预警到归档全流程可视化

完整闭环链路：动环设备采集异常数据→三维场景对应设备高亮告警→大屏右侧告警面板推送故障详情（位置、时间、异常数值、风险等级）→支持一键调取该设备历史运行数据、生成运维工单→处置完成后，模型状态自动恢复正常，告警信息归档存入数据库。这套联动机制解决了传统监控系统 “告警分散、定位缓慢、无处置追溯” 的痛点，真正发挥数字孪生的调度管控能力。

三、机房数字孪生大屏标准化落地设计思路

布局分配：主次分明，弱化 3D 场景占比误区

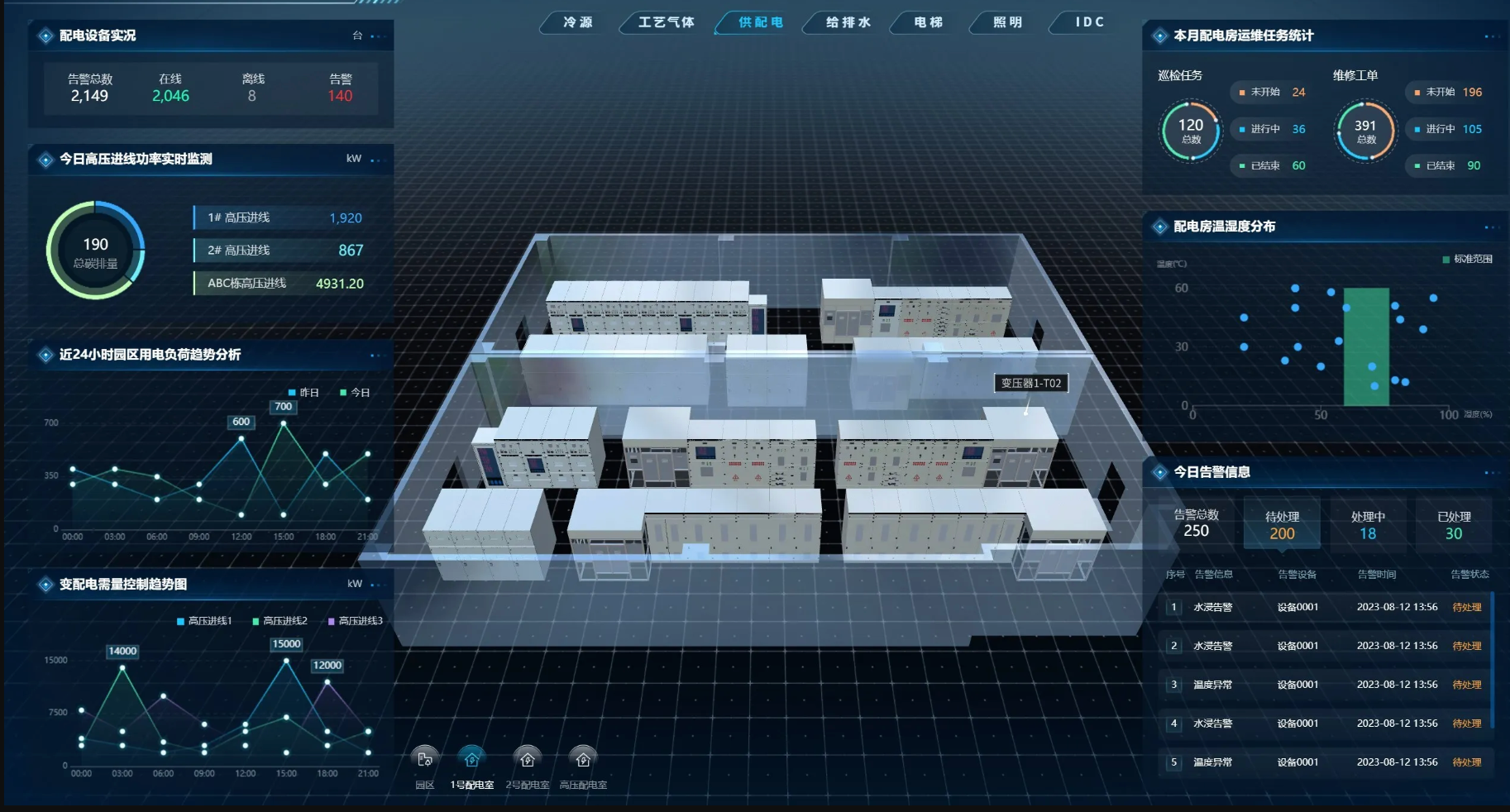

无需让三维模型填满整个屏幕，合理划分 16:9 大屏区域：中间区域承载机房三维孪生场景（占比 55%），作为视觉核心；左右两侧固定动环综合数据面板，分别展示全局统计、实时告警、能耗指标；底部轻量化放置温湿度、PUE、负载趋势图表。所有静态报表、海量明细数据收纳至弹窗，不在主界面平铺堆砌，保障大屏远距离观览的可读性。

渲染轻量化：避免过度建模拖垮联动性能

很多项目盲目追求超高精度模型，导致页面加载卡顿、数据同步延迟，直接破坏联动闭环效果。落地时按需分级建模：机房全景采用轻量化简模，重点故障设备、核心机柜保留精细内部结构，平衡视觉效果与数据实时交互速度，保障上万条动环采集数据同步刷新无延迟。

配色与动效服务业务，拒绝无效视觉堆砌

整体采用深色工业基底，降低长时间值守视觉疲劳；光效、动态气流、电能传输流线仅作用于设备、通道等业务核心区域，不添加全屏浮动、闪烁装饰特效。色彩严格对应设备健康等级，让运维人员仅凭视觉即可快速区分正常、预警、故障三类状态。

四、项目落地总结

机房数字孪生项目的验收核心标准，从来不是三维模型的精细程度，而是动环数据与虚拟场景能否形成完整联动闭环。

3D 模型只是可视化载体，能够依托虚实同步实现环境监测、设备管控、故障溯源、能耗优化、告警处置一体化，才是数字孪生区别于普通监控大屏的核心优势。项目实施过程中，应当优先打通多源动环数据接口、搭建标准化联动交互逻辑，再优化三维场景视觉效果，才能交付兼具实用性与展示性的智慧机房数字孪生系统。
